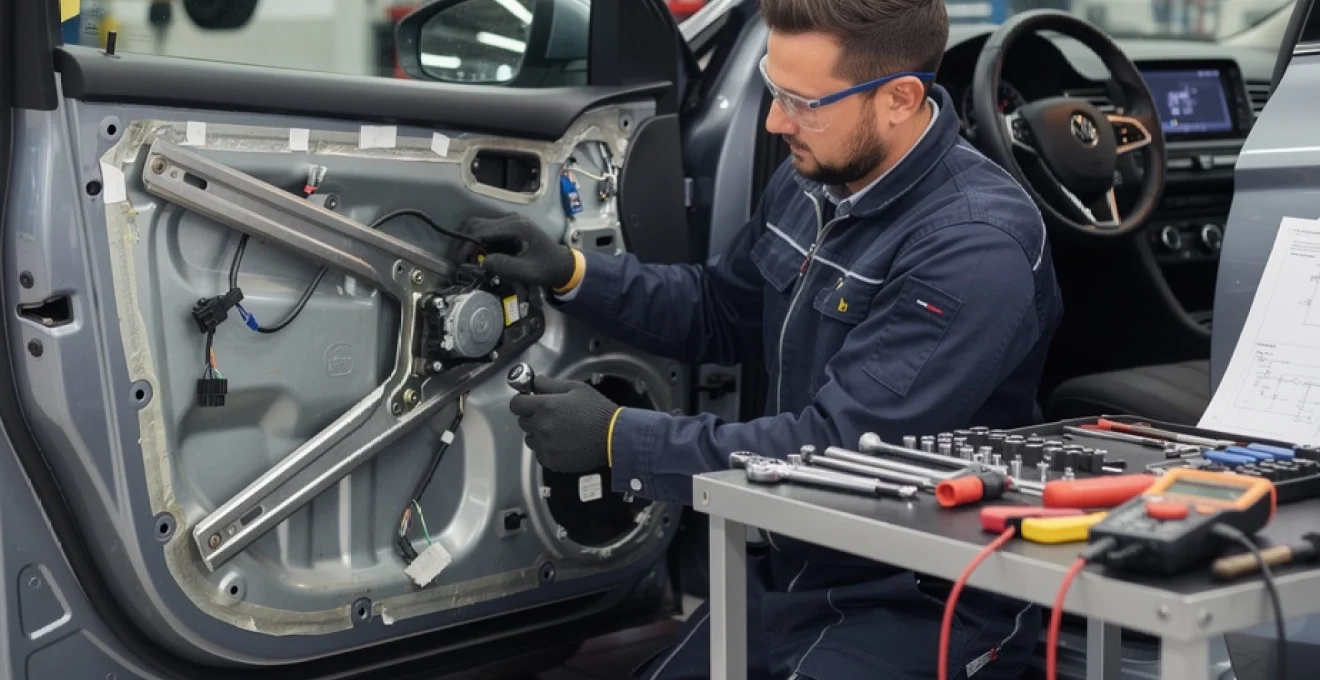

Hoe vervang je het motortje van een elektrisch raam?

Een elektrisch raam dat blijft hangen, traag loopt of alleen nog een zachte tik laat horen, kan het dagelijkse rijcomfort flink verpesten. Zeker bij moderne auto’s is het raammechanisme gekoppeld aan comfortfuncties zoals automatisch openen, anti-knelbeveiliging en centrale vergrendeling. Een defect raammotor motortje negeren betekent vaak dat je op het slechtst denkbare moment met een open raam in de regen of bij de APK-keuring staat. Toch is een raammotor vervangen of reviseren voor een handige doe-het-zelver goed te doen, mits je systematisch te werk gaat, veilig met boordspanning omgaat en eerst een goede diagnose stelt voordat er onderdelen worden besteld.

Bijna 70% van de storingen aan elektrische ramen blijkt terug te voeren op slijtage of vervuiling van de motor, koolborstels of het kabelmechanisme. Met een doordachte aanpak kun je gericht bepalen of het echt aan de motor ligt, of dat de oorzaak in de schakelaar, bekabeling, rubbers of comfortmodule zit. Dat bespaart niet alleen tijd, maar ook onnodige kosten aan nieuwe onderdelen.

Symptomen van een defect elektrisch raam motortje herkennen (raam loopt traag, blijft hangen, tikkend geluid)

Voordat je de gereedschapskist pakt, is het belangrijk om de symptomen van een defect elektrisch raam motortje goed te herkennen. In zo’n 4 op de 5 gevallen kondigt een raammotor zich namelijk langzaam aan met subtiele signalen. Een elektrisch raam dat zwaarder gaat lopen, eerst een duwtje nodig heeft of alleen bij warme temperaturen functioneert, geeft vaak duidelijk aan dat de motor, het kabelmechanisme of de geleiders meer weerstand ondervinden dan de bedoeling is.

Een klassiek symptoom is een raam dat halverwege blijft hangen terwijl je het bedient. De motor krijgt dan wel spanning, maar kan het mechanische deel niet meer volledig aandrijven. Soms hoor je slechts een zacht tikkend geluid in de deur: dat is meestal het interne relais of de commutator die nog reageert, terwijl de motor zelf vastloopt door versleten koolborstels, roest of een versleten tandwiel. Wanneer je merkt dat het raam soms wél en soms níet reageert, wijst dat vaak op beginnende problemen in de aansluiting, oxidatie op de contacten of een comfortmodule die foutcodes registreert en de motor tijdelijk uitschakelt.

Let ook op temperatuur- en vochtinvloeden. Ramen die bij koud, vochtig weer staken, maar in de zomer keurig op en neer lopen, kunnen last hebben van stroef geworden raamrubbers of aangetaste smeermiddelen in het hefmechanisme. In die gevallen kun je met reinigen en smeren soms nog jaren uitstel realiseren voordat een volledige vervanging van de raammotor of raammechanisme nodig is. De kunst is om deze vroege signalen niet te negeren, maar op tijd te handelen.

Voorbereiding: veiligheid, boordspanning en diagnose van de raammotor met multimeter

Accu spanningscontrole uitvoeren (12v-meting met multimeter op de accu en zekeringkast)

Elke diagnose aan een elektrisch raam begint bij de boordspanning. Een raammotor is gevoelig voor spanningsval: onder ongeveer 11,5 volt onder belasting zal de motor duidelijk trager en zwakker worden. Meet daarom met een digitale multimeter eerst direct op de accu. Bij motor uit en accessoires uit hoort de spanning rond de 12,4–12,7 V te liggen. Zakt de gemeten spanning richting 12,0 V of lager, dan is de accu deels ontladen en kan dat de elektrische raambediening beïnvloeden, vooral bij meerdere ramen tegelijk.

Controleer vervolgens de zekeringen in de zekeringkast. Meet niet alleen visueel, maar plaats de multimeter op continuïteit (of gebruik een testlamp) over de zekeringcontacten. Zo zie je direct of er 12 V op de zekering staat met contact aan. Een onderbroken zekering of smeltende zekeringvoet is een veelvoorkomend probleem bij oudere voertuigen en kan hetzelfde effect geven als een defect motortje: geen reactie van het raam. Zie de accu en de zekeringkast als de “hoofdkraan” van het systeem: als daar al iets niet klopt, heeft verder zoeken in de deur weinig zin.

Elektrisch schema van het raammechanisme interpreteren (OEM-schema’s VW golf, ford focus, BMW 3-serie)

Een OEM-elektrisch schema is de blauwdruk van het systeem. Voor modellen zoals VW Golf, Ford Focus of BMW 3-serie zijn schema’s vaak online, via werkplaatshandboeken of merkfora te vinden. In zo’n schema zie je exact hoe de raamschakelaar, raammotor, comfortmodule en massa-aansluitingen met elkaar verbonden zijn. Dat voorkomt dat je op goed geluk stekkers gaat doormeten of kabels volgt die niets met het raam te maken hebben.

Leer bij het interpreteren van het schema vooral de symbolen van de raammotor (M), schakelaars (S) en relais (K) herkennen. De kleurcodes van de bedrading staan meestal in afkortingen (bijvoorbeeld BR voor bruin, GE voor geel) aangegeven. Door de stroomloop stap voor stap te volgen, kun je exact bepalen op welke pin van de stekker spanning hoort te staan bij op- of neer-bedienen. Dat maakt het latere meten met de multimeter veel gerichter en verkleint de kans dat je ten onrechte de raammotor verdenkt.

Raamschakelaar, bedrading en massa-aansluitingen doormeten voordat je de motor verdenkt

Veel doe-het-zelvers vervangen direct de raammotor zodra het raam blijft hangen. In de praktijk blijkt echter dat naar schatting 20–30% van de storingen veroorzaakt wordt door de raamschakelaar, losse massa-aansluitingen of beschadigde bedrading in de deurscharnier-doorvoer. Een snelle weerstand- of spanningsmeting voorkomt onnodige kosten. Begin daarom bij de raamschakelaar: demonteer de schakelaarunit voorzichtig, controleer de contacten visueel op corrosie en meet met de multimeter of er bij bedienen daadwerkelijk schakeling plaatsvindt tussen de juiste pinnen.

Vervolgens is de bedrading tussen carrosserie en deur een kritisch punt. De kabelboom die door de rubberen doorvoer loopt, heeft veel te lijden van beweging en temperatuurwisselingen. Hier ontstaan regelmatig kabelbreuken of half losgetrokken aders. Trek de doorvoer iets los, inspecteer de kabels en meet continuïteit van de draden naar de motorstekker. Tot slot verdient de massa-aansluiting aandacht: een roestige of loszittende massapunt kan tot vreemde klachten leiden, zoals een raam dat alleen in één richting werkt of alleen met draaiende motor reageert.

Obd2-diagnose uitvoeren op comfortmodule en raambesturing (VCDS, FORScan, ISTA)

Bij moderne auto’s zijn elektrische ramen geïntegreerd in comfortmodules of deurmodules. Via een OBD2-diagnosetool zoals VCDS (Volkswagen/Audi), FORScan (Ford) of ISTA (BMW/MINI) kun je foutcodes uitlezen en live-data bekijken. Sinds 2020 rapporteren fabrikanten steeds meer specifieke foutcodes voor raamstoringen, zoals “raammotor thermische beveiliging geactiveerd” of “anti-pinch kalibratie verloren”. Zulke codes geven directe aanwijzingen of de storing elektronisch of mechanisch is.

Bekijk in de diagnose ook de status van de raamschakelaars en eindposities. Zo kun je testen of de module de bedieningen wel herkent, zelfs als de motor niet beweegt. Een waardevolle functie is de actuatoren-test, waarbij je de module zelf een commando geeft om de raammotor aan te sturen. Reageert de motor dan nog steeds niet, ondanks correcte spanning en massa, dan is vervangen of reviseren van de raammotor meestal de logische volgende stap.

Visuele inspectie van raamgeleiders, rubbers en het kabelmechanisme op mechanische blokkades

Een raammotor werkt alleen zo goed als het mechaniek dat hij aandrijft. Daarom is een grondige visuele inspectie onmisbaar voordat de motor als hoofdverdachte wordt aangewezen. Controleer de raamgeleiders op vuil, aangekoekte wasresten, zand en doorgezakte of verbogen delen. Hard geworden raamrubbers verhogen de wrijving aanzienlijk en kunnen ervoor zorgen dat de motor tegen zijn stroombegrenzing aanloopt en uitgeschakeld wordt. Bij frameloze ramen (coupés en cabrio’s) is dit effect nog sterker door de precieze afstelling.

Open de deur en beweeg het raam voorzichtig met de hand (wanneer de motor ontkoppeld is, wat later in het proces aan bod komt). Als het glas zwaar of schokkerig beweegt, wijst dat op een mechanische blokkade. Let ook op het kabelmechanisme: rafelige kabels, gebroken glijschuiven en gescheurde bevestigingspunten komen vaak voor bij voertuigen ouder dan 10–15 jaar. In zo’n geval is het vervangen van alleen de motor zelden een duurzame oplossing en is een compleet raamhefmechanisme met motor de betere keuze.

Benodigde gereedschappen en onderdelen voor vervanging van het motortje van een elektrisch raam

Handgereedschap: torx- en inbussleutels, kunststof demontage tools en ratelsets (hazet, gedore)

Een goede voorbereiding met passend handgereedschap maakt het verschil tussen een vloeiende reparatie en een middag frustratie. Bij de meeste auto’s worden de deurpanelen en raammechanismen met Torx-schroeven (T20, T25, T30) en inbusbouten bevestigd. Een degelijke set Torx- en inbussleutels voorkomt dat de koppen dol draaien. Merken als Hazet en Gedore staan bekend om hun nauwkeurige passing, wat vooral in krappe deurruimtes merkbaar is.

Daarnaast zijn kunststof demontage tools essentieel om deurafwerking, clips en sierlijsten los te wippen zonder krassen of breuken. Een compacte ratelset met 1/4”-doppen en verlengstukken helpt bij lastig bereikbare motorbouten. Voor het losnemen van klemmen en stekkers werkt een kleine platte schroevendraaier (horlogemakerschroevendraaier) nauwkeuriger dan brute kracht. Denk ook aan schilderstape om lak en bekleding rond de deur te beschermen tijdens de werkzaamheden.

Elektrisch meetgereedschap: digitale multimeter, testlamp en spanningszoeker

Voor een betrouwbare diagnose van de raammotor is een digitale multimeter onmisbaar. Gebruik de multimeter zowel in spanningsstand (DC 20 V) om voedingsspanning te meten, als in ohmstand of continuïteitsstand om bedrading en massa’s te controleren. Een eenvoudige testlamp kan helpen om snel te zien of er 12 V aanwezig is, maar geeft geen exacte waardes. Een spanningszoeker met prikpen is handig om door de isolatie heen te meten op kabels, al vereist dat wel zorgvuldigheid om beschadigingen te beperken.

Een praktische tip: noteer de gemeten spanningen bij verschillende raamposities en bedieningen. Als de spanning aan de motorstekker tijdens belasting bijvoorbeeld van 12 V naar 8–9 V inzakt, wijst dat op hoge weerstand in de bedrading, zekering of een slechte massa. In dat geval is het vervangen van de raammotor niet de eerste stap, maar eerder het reinigen of herstellen van de overgangsweerstanden in het circuit.

Specifieke onderdelen: raammotor, raammechanisme, glijschuiven, clips en deurpaneelbevestigingen

Afhankelijk van de diagnose heb je verschillende onderdelen nodig. In eenvoudige gevallen volstaat een losse raammotor, zeker wanneer het kabelmechanisme en de geleiders nog soepel lopen. Bij geïntegreerde systemen (zoals bij veel Franse of Duitse modellen) wordt de motor vaak samen met het raamhefmechanisme als één unit geleverd. Controleer partnummers zorgvuldig; links en rechts zijn zelden uitwisselbaar.

Verder zijn kleine onderdelen zoals glijschuiven, raamclips en nieuwe deurpaneelbevestigingen belangrijk. Kunststof clips breken snel bij demontage, en een paneel dat niet meer strak vastzit, veroorzaakt rammels en windgeruis. Denk ook aan een nieuwe vochtwerende folie of butylkit om het bestaande dampscherm weer waterdicht vast te zetten. Het gaat hier om relatief goedkope onderdelen die de levensduur en kwaliteit van de reparatie aanzienlijk verhogen.

Aftermarket versus originele OEM-raammotoren (bosch, valeo, denso) vergelijken

Bij de keuze tussen een originele OEM-raammotor en een aftermarket exemplaar spelen prijs, kwaliteit en betrouwbaarheid de hoofdrol. OEM-motoren van fabrikanten als Bosch, Valeo of Denso bieden doorgaans de beste pasvorm en levensduur, maar liggen qua prijs vaak 30–60% hoger dan goede aftermarket alternatieven. Sinds ongeveer 2018 is de kwaliteit van A-merk aftermarket motoren sterk verbeterd, terwijl budgetmerken nog steeds wisselende prestaties laten zien.

Een professionele observatie: bij auto’s jonger dan 8–10 jaar loont het meestal om voor een OEM-motor te kiezen, omdat deze beter samenwerkt met de bestaande comfortelektronica en anti-knelfuncties. Bij oudere auto’s, of wanneer de rest van het raammechanisme ook versleten is, kan een complete aftermarket set een goede prijs-kwaliteitverhouding bieden. Belangrijk blijft dat de specificaties (stroomverbruik, draairichting, connector-type) exact overeenkomen met het origineel.

Veiligheidsmiddelen: accuklem-tang, handschoenen, veiligheidsbril en deurstoppers

Een raammotor vervangen klinkt onschuldig, maar je werkt met boordspanning, scherpe randen in de deur en zwaar glas. Een accuklem-tang helpt om de minpool veilig los te nemen en te isoleren, zodat er geen onverwachte spanningspieken op het systeem komen. Handschoenen beschermen tegen snijwonden aan plaatwerk en kabels. Een veiligheidsbril is geen overbodige luxe: roest, kunststof splinters en metaaldeeltjes komen verrassend snel los bij het loshalen van oude mechanieken.

Gebruik bovendien deurstoppers of een stevige steun om de deur in een comfortabele stand open te houden. Een dichtslaande deur terwijl je met je handen in de deurholte werkt, is een direct veiligheidsrisico. Behandel het raamglas met dezelfde voorzichtigheid als een grote smartphone: één verkeerde druk op het verkeerde punt kan leiden tot barsten of breuk. Door vooraf deze veiligheidsmaatregelen te nemen, voer je de hele vervanging rustiger en gecontroleerder uit.

Stapsgewijze demontage van deurpaneel en toegang creëren tot de elektrische raammotor

Deurafwerking en trim veilig verwijderen zonder clips of klemmen te beschadigen

De demontage van het deurpaneel is vaak de meest tijdrovende stap. Elke fabrikant gebruikt een eigen mix van schroeven, clips en klemmen. Begin met alle zichtbare schroeven rond de deurgreep, armsteun en onderrand van het paneel. Gebruik kunststof demontage tools om de sierdelen en afdekkapjes voorzichtig los te wippen. Werk van onder naar boven en luister naar de klikgeluiden van losschietende clips; te veel kracht op één punt breekt snel een houder.

Vooral rond de raamknoppen en deurdichtingen is geduld belangrijk. Neem foto’s tijdens de demontage, zodat je later exact weet hoe alles terug hoort te klikken. Een veelgemaakte fout is het deurpaneel scheef lostrekken, waardoor meerdere clips tegelijk afbreken. Door systematisch clip voor clip te werken, blijft het paneel intact en kun je bij een eventuele volgende reparatie dezelfde onderdelen probleemloos hergebruiken.

Deurpaneel losnemen: schroeflocaties en verborgen bevestigingspunten (bijv. renault clio, opel corsa)

Bij veel compacte modellen zoals Renault Clio of Opel Corsa zitten de belangrijkste schroeven verborgen achter sierdopjes of in de greep van de deurbekleding. Controleer altijd achter het kapje in de handgreep en bij de binnenste deurklink. Vaak zijn dat cruciale bevestigingspunten; laat je die zitten, dan trek je het paneel krom. Gebruik een PZ2-kruiskopschroevendraaier of de juiste Torx-bit, afhankelijk van het model.

Als alle schroeven verwijderd zijn, til je het paneel licht omhoog om het uit de venstergoot te lichten. Vergeet niet dat het paneel nog met kabels en stekkers verbonden is: trek het nooit helemaal weg voordat de elektrische aansluitingen en eventueel de kabel van de deurklink los zijn. Een fout op dit punt leidt snel tot afgescheurde kabels of beschadigde connectoren, wat de reparatie onnodig verlengt.

Koppelstukken van de raamschakelaar, tweeter en deurgreepstekkers loshalen

Achter het deurpaneel kom je stekkers tegen van de raamschakelaar, tweeter, luidspreker en soms de sfeerverlichting. Elke connector heeft een eigen vergrendeling: een lipje, schuifje of klemclip. Gebruik een kleine platte schroevendraaier om het vergrendelingsmechanisme in te drukken terwijl je de stekker in de lengterichting eruit trekt. Nooit draaien of wrikken, want dan breken de delicate kunststof huisjes.

Label de stekkers indien nodig met schilderstape, vooral als meerdere connectors op elkaar lijken. Zeker bij auto’s met elektrisch verstelbare spiegels, centrale vergrendeling en meerdere raamfuncties wil je bij montage niet gaan gokken welke stekker waar thuishoort. Een heldere volgorde voorkomt spanningsproblemen en voorkomt dat je later opnieuw moet demonteren om een verbinding te corrigeren.

Vochtwerende folie (dampscherm) opensnijden en later waterdicht terugplaatsen

Achter het deurpaneel bevindt zich vrijwel altijd een vochtwerende folie of dampscherm. Deze folie is cruciaal om te voorkomen dat regenwater, dat via de ruitgeleiders in de deur terechtkomt, naar het interieur doorlekt. Snijd de folie niet willekeurig open. Gebruik een scherp mes om de fabriekskit langs een bestaande rand in te snijden en klap het dampscherm vervolgens omhoog. Bevestig het tijdelijk met tape of een wasknijper, zodat je beide handen vrij hebt voor de raammotor.

Bij de montage moet het dampscherm weer volledig waterdicht teruggeplaatst worden. Gebruik butylkit of speciale carrosseriekit om de folie opnieuw vast te drukken. Openingen rond kabeldoorvoeren of mechanische delen zijn kwetsbare punten voor lekkages. Een correcte afdichting voorkomt natte vloermatten, beslagen ramen en elektronische storingen in de deuromgeving op de langere termijn.

Raampositie fixeren met tape of klemmen om het glas te beschermen tijdens demontage

Voordat de raammotor of het raamhefmechanisme wordt losgeschroefd, moet het glas in een veilige positie worden gefixeerd. Staat het raam volledig gesloten, dan kun je het met stevige schilderstape of ducttape aan de bovenzijde aan het deurframe vastzetten. Bij half geopende ramen is het vaak nodig om het glas eerst handmatig of via een noodprocedure omhoog te bewegen. Gebruik nooit brute kracht op de onderrand van het glas; dat veroorzaakt spanningen in het glas die tot breuk kunnen leiden.

Een praktische methode is om aan de buitenzijde van de ruit verticale stroken tape aan te brengen, van het glas naar de dakstijl of het portierframe. Bij zwaardere ramen kunnen houten wiggen of speciale raamklemmen ondersteuning bieden aan de binnenzijde. Zo voorkom je dat de ruit tijdens demontage plotseling naar beneden valt wanneer het mechanisme wordt losgenomen.

Verwijderen en vervangen van het motortje van een elektrisch raam in verschillende automodellen

Raamglas losmaken van het hefmechanisme en veilig ondersteunen

Bij de meeste raamhefmechanismen is het glas met twee klemmen of bouten aan het mechaniek bevestigd. Deze klemmen zijn vaak bereikbaar via serviceluiken in de binnenplaat van de deur of via het luidsprekergat. Met het raam in de juiste positie (meestal halverwege) kun je de bevestigingen met een 10 mm dop of een Torx-bit losnemen. Sommige moderne systemen gebruiken kunststof klemraderen met een inbusbout (bijvoorbeeld 5 mm), die het glas in een rail vastklemmen.

Zodra de verbinding is losgemaakt, moet het glas met de hand omhoog geschoven en stevig gefixeerd worden. Behandel het glas als een uitneembare ruit: rechtop houden, geen torsie uitoefenen en scherpe randen van het plaatwerk vermijden. Als het raam zwaar loopt of vast lijkt te zitten, controleer dan nogmaals of alle klemmen volledig los zijn voordat je meer kracht gebruikt.

Bevestigingsbouten en stekkers van de raammotor losnemen (torx T25/T30, bijv. VW polo, audi A3)

De raammotor zelf is meestal met drie of vier Torx-bouten (T25 of T30) aan de deur of aan het raamhefmechanisme bevestigd. Bij modellen als VW Polo of Audi A3 zit de motor in een ronde uitsparing in de binnenplaat, waarbij de bouten rondom de motor geplaatst zijn. Maak eerst de elektrische stekker los door het ontgrendelpennetje stevig in te drukken. Vervolgens kunnen de bouten één voor één worden verwijderd met een ratel en passende bit.

Let op dat de motor vaak samen met een tandwiel in het kabelmechanisme grijpt. Trek de motor rechtstandig naar buiten om te voorkomen dat de interne kabelspoel losschiet. In sommige gevallen wordt de motor met een kwartslag vergrendeld in het mechanisme: draai de motor na het verwijderen van de bouten voorzichtig in de richting van de pijl op de behuizing en trek hem daarna los. Fotografeer desnoods de positie van de motor voor latere referentie.

Volledig hefmechanisme met kabels en motor uitnemen bij geïntegreerde systemen (peugeot 207, citroën C3)

Bij geïntegreerde systemen, zoals in veel Peugeot 207 en Citroën C3 modellen, vormen motor, kabels en geleiderail één geheel. Een losse motor vervangen is dan vaak niet mogelijk of niet aan te raden. In die gevallen moet het volledige raamhefmechanisme uit de deur worden genomen. Dit gebeurt doorgaans door boven en onder enkele 10 mm bouten los te draaien waarmee de rail aan de deur vastzit, waarna de complete eenheid door de serviceluiken naar buiten wordt gemanoeuvreerd.

Het uitnemen van zo’n geïntegreerd systeem voelt soms als een driedimensionale puzzel: draaien, kantelen en verschuiven totdat het past. Neem hier de tijd voor en forceer niets; verbogen rails of geknikte kabels verkorten de levensduur van het nieuwe mechaniek aanzienlijk. Eenmaal op de werkbank kan het nieuwe mechanisme eenvoudig naast het oude worden gelegd om bevestigingspunten en uitlijning te vergelijken voordat het wordt teruggeplaatst.

Montage van de nieuwe raammotor: uitlijning, koppelwaarden en gebruik van schroefvastmiddel

De montage van de nieuwe raammotor is omgekeerd aan de demontage, maar vraagt om nauwkeurigheid. Zorg dat het tandwiel van de motor precies in het kabelmechanisme grijpt. Een verkeerde uitlijning veroorzaakt bij de eerste raambeweging al ratelgeluiden of blokkades. Draai de bevestigingsbouten kruislings aan, zodat de motor vlak tegen zijn montagevlak wordt getrokken. Gebruik indien voorgeschreven een druppel mediumsterk schroefvastmiddel om loslopen door trillingen te voorkomen.

Fabrikantspecificaties geven vaak een aanhaalmoment rond de 8–12 Nm voor motorbouten en ongeveer 15 Nm voor de glasbevestiging. Wie geen momentsleutel heeft, kan zich oriënteren door met de hand vast te draaien tot het punt van duidelijke weerstand, en daarna nog een kleine extra hoek (circa 1/8 slag) te geven. Te los geeft speling en rammels, te vast kan kunststof delen of schroefdraden beschadigen.

Specifieke aandachtspunten bij frameloze ramen en coupés (BMW 3-serie coupé, mercedes C-Klasse coupé)

Frameloze ramen, zoals bij veel coupés (BMW 3-serie Coupé, Mercedes C-Klasse Coupé), stellen extra eisen aan uitlijning en kalibratie. Het glas moet bij het openen van de deur een paar millimeter omlaag zakken en bij sluiten weer exact tegen het dakrubber aantrekken. Een kleine afwijking resulteert direct in windgeruis, lekkage of een deur die niet goed dichtvalt. Bij deze modellen is nauwkeurige afstelling van het raam in de rails én correcte inleerprocedures van de eindposities cruciaal.

Na vervanging van de raammotor is het vaak noodzakelijk om de raampositie elektronisch te kalibreren en de mechanische positie handmatig fijn af te stellen. Fabrikanten schrijven hierbij specifieke procedures voor, bijvoorbeeld het losjes vastzetten van de klemmen, het raam in gesloten stand trekken, de deur sluiten en daarna de klemmen pas definitief aandraaien. Zie die combinatie van elektronica en mechanica als het afstellen van een precisie-instrument: een kleine fout aan één kant heeft merkbare gevolgen aan de andere kant.

Elektrisch raam kalibreren en functie testen na montage van de nieuwe raammotor

Eindposities van het raam inleren met automatische op/neer-functie (one-touch resetprocedures)

Na montage van een nieuwe raammotor of het loshalen van de voeding, verliest de comfortmodule vaak de opgeslagen eindposities van het raam. De automatische op/neer-functie (one-touch) werkt dan niet goed of slechts in één richting. De meeste fabrikanten hanteren een eenvoudige resetprocedure: zet het contact aan, beweeg het raam volledig naar beneden en houd de schakelaar nog 3–5 seconden vast; daarna beweeg je het raam volledig naar boven en houd je de schakelaar wederom enkele seconden vast.

Door deze procedure leert de module de boven- en ondergrens van het raam opnieuw kennen. Bij sommige voertuigen moet dit per deur worden uitgevoerd, bij andere is één procedure voldoende voor alle ramen. Raadpleeg bij twijfel het werkplaatshandboek of de gebruikershandleiding. Een correct ingeleerde eindpositie is niet alleen comfortabel, maar ook noodzakelijk voor een goed functionerende anti-knelbeveiliging.

Anti-knelbeveiliging (anti-pinch) testen en opnieuw afstellen volgens fabrikantvoorschrift

De anti-knelbeveiliging (anti-pinch) voorkomt dat een raam met volle kracht sluit wanneer er een obstakel wordt gedetecteerd. Na vervanging of revisie van de raammotor en het mechanisme moet deze beveiliging grondig getest worden. Meestal wordt dit gedaan door een zachte, maar stevige rol (bijvoorbeeld een opgerolde doek of schuimrubber) in de raamspleet te plaatsen en het raam in automatische stand te sluiten. Het raam hoort te stoppen en direct enkele centimeters terug te openen.

Wanneer de anti-knelbeveiliging te vroeg ingrijpt, bijvoorbeeld al bij de helft van de sluiting, is dat een teken van te hoge weerstand in de geleiders, foutieve uitlijning of verkeerde kalibratie. Grijpt de beveiliging helemaal niet in, dan vormt dat een veiligheidsrisico en moet de oorzaak onmiddellijk worden gezocht. Denk hierbij aan foutieve montage, een niet-ondersteunde aftermarket-motor of foutcodes in de comfortmodule die eerst gewist moeten worden.

Controle van waterdichtheid en windgeruis: rubbers, raamgeleiders en deurafdichting

Na de technische werking komt de subtiele, maar belangrijke controle op waterdichtheid en geluidscomfort. Sluit de deur, sproei met een tuinslang of bij een wasstraat gericht tegen de raam- en deurafdichtingen en controleer binnenin de deur en bij het tapijt op vochtsporen. Een goed afgesteld raam moet stevig maar niet overdreven hard tegen de rubbers drukken. Te veel druk verhoogt de belasting op motor en mechaniek, te weinig druk veroorzaakt lekkages en windgeruis.

Luister tijdens een korte proefrit op snelwegtempo (90–120 km/h) naar fluitende of suizende geluiden rond het raam. Dergelijke geluiden wijzen vaak op minimale afwijkingen in de stand van het glas, onjuist teruggeplaatste sierlijsten of ontbrekende clips. Door de ruitstand wat te variëren en rubbers licht te positioneren, kun je gerichter achterhalen waar de luchtlekkage optreedt.

Obd-foutcodes wissen en adaptiewaarden resetten met diagnoseapparatuur

Wanneer tijdens de reparatie de accu is losgenomen of de raammotor is losgekoppeld, registreren moderne comfortmodules vaak foutcodes. Via een diagnoseapparaat kunnen deze codes gelezen en gewist worden. Het wissen van foutcodes zorgt ervoor dat de module met een “schone lei” werkt en niet beperkt blijft door oude beveiligingsstatussen. In sommige systemen moeten ook adaptiewaarden of tellerstanden van thermische belasting van de motor worden gereset.

Zie de elektronische kant van de raammotor als het besturingssysteem van een computer: na een hardware-ingreep is een korte softwarecheck en opschoning verstandig. Door de module te laten herleren, wordt de kans kleiner dat het systeem de nieuwe motor ten onrechte als defect interpreteert, zeker bij modellen met uitgebreide zelfdiagnose en logboeken.

Veelvoorkomende montagefouten en storingen na vervanging van een elektrische raammotor

Na een ogenschijnlijk geslaagde vervanging van een elektrische raammotor kunnen alsnog nieuwe storingen ontstaan. Een veelvoorkomende fout is het niet juist uitlijnen van het glas in de geleiders. Het raam loopt dan schuin, schuurt tegen het deurframe of sluit niet goed aan op het dakrubber. Dit verhoogt niet alleen de belasting op de nieuwe motor, maar kan binnen enkele maanden opnieuw tot klachten leiden. Het glas moet parallel aan de deurlijst staan, met rondom een gelijkmatige, lichte druk op de rubbers.

Een tweede klassieke fout is het beschadigen of vergeten terugplaatsen van de vochtwerende folie. Zelfs een kleine opening in het dampscherm kan bij zware regenval zorgen voor lekkage in het interieur, met alle gevolgen voor elektronica en bekleding. Ook het verkeerd aansluiten of verwisselen van stekkers van raamschakelaars en deurgrepen komt voor. De symptomen variëren van een raam dat alleen vanaf de bestuurdersdeur werkt tot spiegels die spontaan inklappen bij ramen bedienen.

Ten slotte verdient de elektrische verbinding van de motor aandacht. Slecht ingeklikte stekkers, geoxideerde contacten of een vergeten massa-aansluiting zorgen ervoor dat de nieuwe raammotor nauwelijks beter presteert dan de oude. Door alle verbindingen na montage nog eens systematisch te controleren, opnieuw een korte spanningsmeting uit te voeren en de kalibratie zorgvuldig af te ronden, voorkom je dat het raam nogmaals gedemonteerd moet worden. Wie deze laatste controle-stap serieus neemt, kan doorgaans jarenlang probleemloos profiteren van een soepel en betrouwbaar werkend elektrisch raam.
